强酸强碱对石材表面的侵蚀机理与风险评估

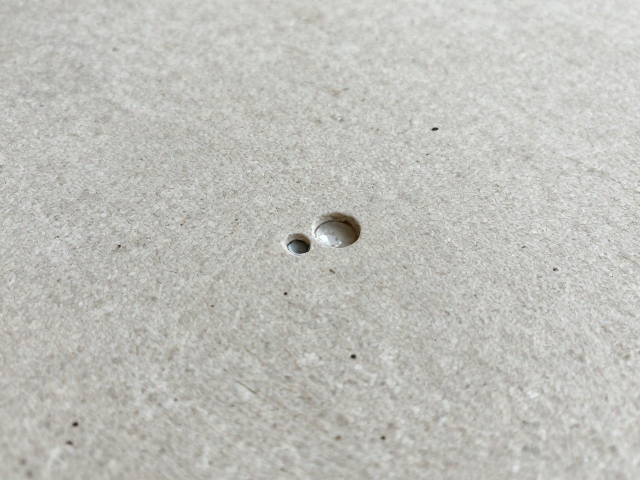

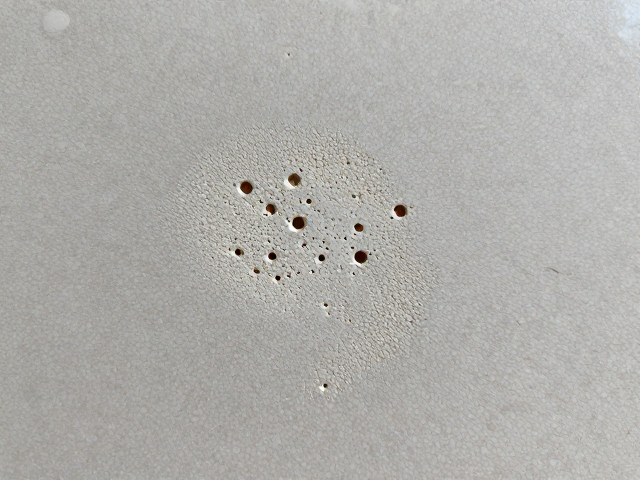

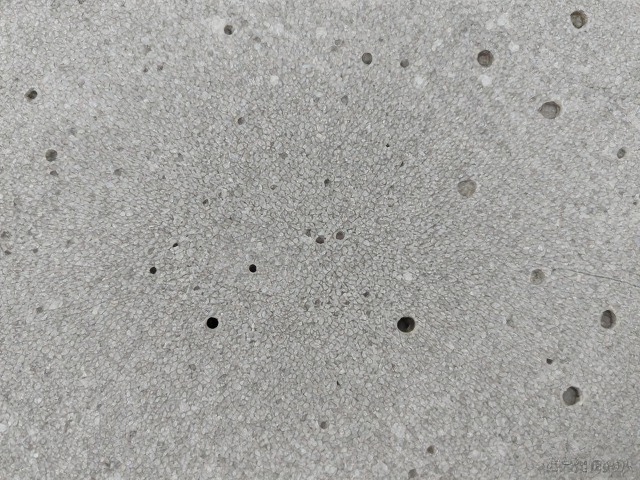

强酸或强碱溶液在接触天然石材表面时，会引发剧烈的化学反应，导致石材内部的碳酸钙或碳酸镁成分发生溶解。这种溶解作用不仅破坏了石材表面的致密结构，使得原本光滑的饰面变得粗糙、失光，更严重的是，它会在石材表面形成肉眼可见的蜂窝状孔洞或凹坑。这些蛀孔并非简单的物理磨损，而是化学腐蚀造成的结构性缺失，若不及时干预，腐蚀层会继续向石材内部渗透，导致整体强度下降，甚至引发崩边、断裂等不可逆损伤。

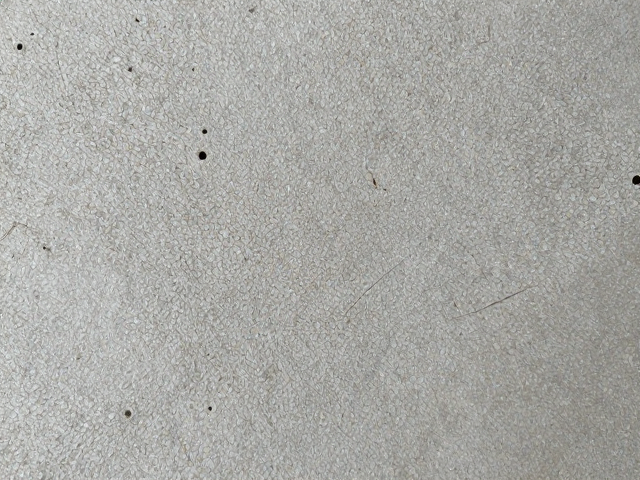

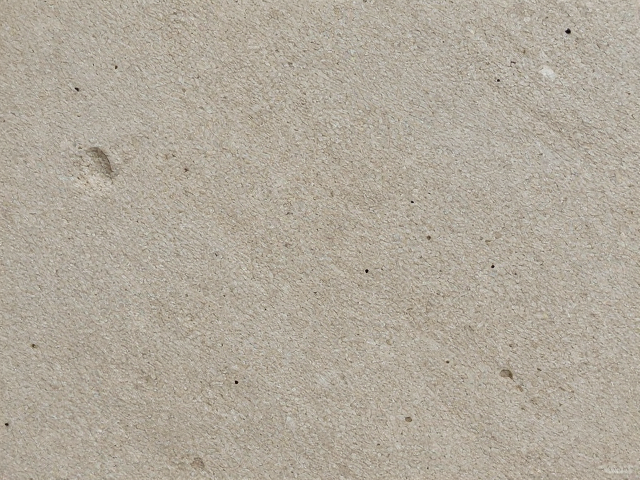

在进行修复前，必须准确判断石材的受损程度。强酸强碱清洗后，石材表面通常呈现出发白、哑光或局部剥落的迹象。对于轻微腐蚀，表面可能仅表现为光泽度降低；而对于重度腐蚀，石材内部的晶体结构已被破坏，形成深度不一的孔洞。此时，直接进行抛光或简单填补无法解决问题，因为残留的化学物质会继续侵蚀新的修补材料，导致修复层脱落。因此，彻底中和并清除残留酸碱是修复工作的前置条件，否则任何后续步骤都将因基底不稳定而失效。
彻底中和与基底清理的关键步骤
修复工作的核心在于构建一个化学性质稳定的基底。在确认石材遭受强酸强碱侵蚀后，首要任务是使用专用的中和剂对受损区域进行反复冲洗和擦拭，以彻底消除残留的酸性或碱性物质。这一过程不能仅依赖清水，因为清水无法有效中和顽固的化学残留。中和后，需使用工业吸尘器清除孔洞内的粉尘与松散颗粒，确保孔洞内部干燥、洁净。若孔洞边缘存在松动或粉化的石材组织，需使用专用工具小心剔除，直至露出坚实稳固的基层，防止修补材料因附着力不足而脱落。
基底清理的质量直接决定了修复效果的持久性。在清理过程中，需特别注意孔洞内部的湿度控制。如果基底潮湿，修补材料中的树脂成分可能无法充分固化，导致强度不足或产生气泡。因此，在确认中和彻底且干燥后，建议使用无水酒精对孔洞进行最终清洁，以去除微量油脂或水分，增强修补材料与石材本体的结合力。这一细节处理对于后续纹理还原的精细度有着决定性影响，是确保修复层与原生石材长期稳定共存的基础。
高透光树脂填补与强度重建
针对强酸强碱造成的蛀孔，传统的水泥基修补材料因色差大、收缩率高且硬度不均，已难以满足高端石材修复的需求。目前行业普遍采用高透光、低收缩率的专用石材修补树脂进行填补。这种树脂具有优异的渗透性，能深入微孔内部，固化后硬度接近天然石材，且具备极佳的耐候性和抗紫外线能力。施工时，需将树脂与同色系色浆精确调配，确保颜色与石材底色高度一致。填补时需分层进行，每层填补后需压实以排除气泡，确保填充密实，避免内部形成空腔。
树脂的固化过程需要严格控制环境温度与湿度。在理想条件下，树脂能在数小时内初步定型，但完全固化通常需要24至48小时。在此期间，应避免对修复区域施加任何外力或接触水分。对于深度较大的蛀孔，可考虑在填补过程中加入微量石英砂或同材质石材粉末，以增强修补层的骨架结构，提高其耐磨性和抗压强度。这种复合填补方式不仅解决了颜色匹配问题，更在物理性能上实现了与原生石材的无缝对接，为后续的打磨抛光提供了坚实的基础。
多层级打磨与纹理微观还原
填补固化后，修复区域与周围石材存在明显的高低差，需通过严密的打磨工序实现平整过渡。打磨过程应遵循“由粗到细”的原则，依次使用从80目至3000目以上的金刚石磨片进行逐级打磨。在粗磨阶段，重点在于消除修补材料的凸起，使其与石材表面平齐；在细磨阶段，则需逐步消除之前的打磨痕迹，使表面逐渐呈现柔和的光泽。此过程中，需严格控制水量和压力，避免因过热导致树脂变色或石材表面产生新的划痕。
纹理还原是修复工作中的技术难点。强酸强碱腐蚀往往破坏了石材表面的天然晶体排列，使得该区域失去原有的光泽和纹理特征。在细磨完成后，需使用专用的高光抛光膏或纳米抛光剂进行表面处理。通过高频摩擦产生的热能，使树脂表面与石材晶体表面达到分子级别的贴合，从而恢复石材的镜面效果。对于具有明显纹理特征的石材，还需使用软质抛光垫进行局部提亮，模拟天然石材的光线折射效果，使修复区域在视觉上与周围石材融为一体，实现真正的无痕修复。
防护处理与长期维护建议
修复完成后的石材表面虽已恢复平整与光泽，但其内部结构仍较脆弱，且修补材料与石材的结合面可能存在微观缝隙。因此，必须立即进行渗透性防护处理。选用高品质的硅烷或硅氧烷类石材防护剂，均匀喷涂于修复区域及周围石材表面。防护剂能渗入石材毛细孔，形成致密的防水防油层，有效抵御外界污染物和化学物质的再次侵蚀。防护剂的选择需考虑石材的透气性，避免使用成膜型防护剂导致石材内部湿气无法排出，引发泛碱或变色。
长期维护是保持修复效果的关键。建议在日常清洁中，严禁使用强酸强碱类清洁剂，以免再次破坏修复层和石材本体。对于高频使用区域，可每半年至一年进行一次局部重新防护处理，以维持防护层的有效性。若发现修复区域出现轻微磨损或光泽度下降，可使用细目磨片进行简单抛光即可恢复原状。通过科学的维护手段，不仅能延长石材的使用寿命，更能确保持续的美观效果，避免因小失大导致整体翻新的高昂成本。
