窑炉烘干对大红酸枝山纹的显影逻辑

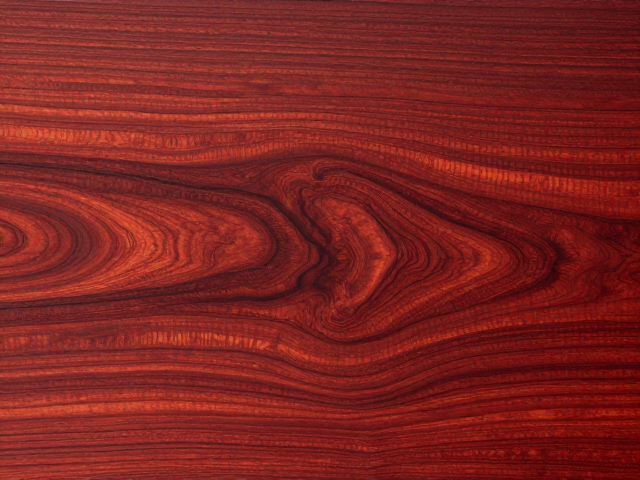

大红酸枝，学名交趾黄檀，其木材内部富含丰富的矿物质与有机分泌物，这些天然物质在原木状态下往往被水分包裹，呈现出深沉且朦胧的色泽。当木材进入窑炉进行烘干处理时，随着温度与湿度的精准调控，木材内部的水分逐步向外迁移并蒸发。这一物理过程不仅改变了木材的含水率，更关键的是，它加速了木材细胞腔内残留树脂与油脂的固化与重新分布。山纹，即木材切面上因导管和木射线排列形成的独特纹理，在干燥过程中因密度差异导致的光线折射变化而变得更加立体。

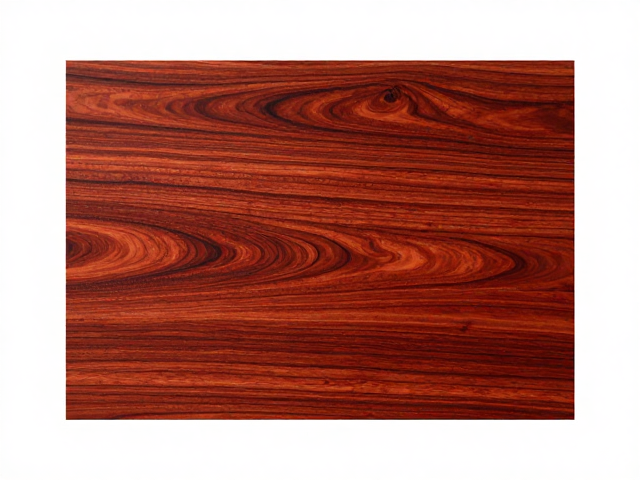

窑炉烘干并非简单的脱水，而是一场严密的应力释放与结构重组。在高温慢烘阶段，木材内部的自由水被强制排出，结合水则通过热能打破氢键脱离。对于大红酸枝而言，这种受控的热作用使得原本模糊的纹理边界变得锐利。山纹的清晰度提升，本质上是木材内部微观结构在失水收缩过程中，不同密度组织（如晚材与早材）之间形成了更明显的物理落差。这种落差在视觉上转化为深邃的线条感，使得原本平淡的木纹如同经过雕刻般层次分明，展现出红酸枝特有的行云流水般的动态美感。
木材稳定化的核心：含水率与内应力平衡
木材稳定化的首要指标是平衡含水率（EMC）与窑炉设定含水率的匹配度。大红酸枝密度较高，结构紧密，水分传导速度相对较慢，若烘干过快，表面水分迅速蒸发形成硬壳，内部水分无法及时排出，极易导致开裂或翘曲，进而破坏山纹的完整性。理想的烘干曲线需要模拟自然陈化的过程，通过阶梯式的升温与降温，让木材内外含水率趋于一致。通常，大红酸枝的终了含水率需控制在8%-10%之间，这一区间能最大程度减少木材因环境湿度变化而产生的胀缩变形，从而锁定山纹的清晰形态。
除了含水率，内应力的消除是决定木材稳定性的另一大关键。在窑炉中，木材各部分的受热和失水速度不均，会在内部形成残余应力。若应力未被充分释放，木材在后续加工或使用中会发生扭曲，导致山纹扭曲变形甚至断裂。专业的窑炉烘干技术会通过“调湿处理”阶段，定期向窑内注入蒸汽，使木材表层吸湿软化，松弛因干燥产生的应力。这一过程确保了大红酸枝在保持山纹清晰锐利的同时，具备极高的尺寸稳定性，使其能够适应不同气候条件下的保存需求，避免因环境波动导致的纹理模糊或结构损伤。
烘干工艺参数对纹理呈现的微观影响
温度曲线的设定直接影响着大红酸枝内部色素与油脂的化学反应。低温慢烘阶段（通常控制在40-60摄氏度）主要进行水分的前期排除，此时木材细胞壁结构保持完整，山纹的原始形态得以保留。随着温度逐步提升至70-80摄氏度，木材内部的半纤维素开始发生轻微的热解，部分挥发性物质逸出，这使得木材颜色逐渐加深，山纹的深色部分与浅色部分对比度增强。若温度过高或升温过快，会导致木材表面焦化，掩盖天然纹理，甚至引起树脂过度溢出，造成山纹粘连模糊，失去应有的通透感。
湿度控制则是维持木材表面完整性与纹理清晰度的隐形推手。在烘干中后期，窑内相对湿度需保持在一个较低的水平，以促进内部结合水的扩散。然而，完全干燥的环境可能导致木材表面微裂纹的产生，这些微观缺陷会散射光线，削弱山纹的清晰度。因此，精准的湿度管理要求在干燥过程中定期进行等温调湿，平衡木材表面的张力。对于大红酸枝而言，这种精细的湿度调控能够防止表面风裂，确保木材表面平整光滑，使得光线能够均匀地穿透和反射，从而凸显出口感细腻、层次丰富的山纹特征，实现视觉美感与物理稳定性的双重优化。
