胶痕残留的成因与材质辨析

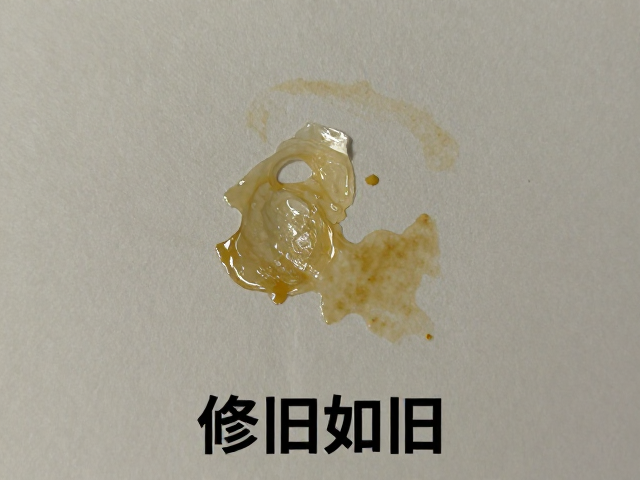

古玩修复中常见的胶痕主要源于历史修复中使用的动物胶、环氧树脂或现代丙烯酸类粘合剂。不同材质对胶痕的感知与处理方式存在显著差异，木材表面的胶痕常因渗透形成晕圈，而陶瓷或金属表面的胶痕多表现为表面附着。准确识别胶痕背后的粘合剂类型是选择去除方案的前提，例如老式家具修复中常用的鱼鳔胶具有可逆性，遇热即可软化，而现代修复中误用的强力结构胶则具有极强的耐化学性。
在操作前需对器物表面进行微域检测，利用放大镜观察胶痕边缘的渗透情况以及主体材质的孔隙状态。对于高古瓷器或青铜器，表面可能伴有严重氧化层或土锈，胶痕往往嵌入其中，强行剥离可能导致本体损伤。此时需区分胶痕是作为原始工艺的一部分（如镶嵌加固）还是后期不当修复留下的痕迹，前者涉及文物完整性保护，严禁随意去除，后者则需通过物理或化学手段谨慎清除。
物理去除法的安全边界与操作细节
针对表面附着型胶痕，物理去除法通过机械力作用分离粘合层，核心在于控制力度与接触面的硬度。使用竹签或塑料刮刀比金属工具更安全，因为竹木硬度低于大多数古玩表面，能减少刮擦风险。操作时需保持工具与表面呈30-45度角，沿胶痕边缘轻轻撬动，利用杠杆原理使胶层从本体剥离，而非直接垂直用力按压。对于大面积胶痕，可先用细砂纸（800-1200目）进行极轻微打磨，仅去除表层固化胶体，随后立即用软布清理碎屑，避免粉尘嵌入器物毛孔。
局部加热是软化高分子胶痕的有效物理手段，但温度控制极为关键。对于有机材质如漆器、木器，可使用恒温加热台设定在40-50摄氏度，利用热风枪远距离均匀加热，使胶体玻璃化转变温度升高而变软。操作时需持续监测温度，避免局部过热导致漆面起泡或木材开裂。对于金属或陶瓷上的胶痕，若材质耐温，可短暂使用更高温度，但必须配合隔热垫保护非目标区域。加热过程中需配合刮除动作，一旦胶体软化即刻清除，防止其在冷却后再次硬化粘附。
化学溶剂的选择逻辑与风险控制
化学去除法利用溶剂与胶痕的相容性差异实现溶解或溶胀，溶剂选择需严格遵循“相似相溶”原理。对于动物胶或天然树脂类胶痕，温水或弱碱性溶液（如稀释的小苏打水）往往有效，因其能破坏胶体分子间的氢键。对于环氧树脂或聚氨酯等合成胶，需选用丙酮、乙酸乙酯或专用解胶剂。所有化学操作必须在通风良好环境下进行，并在器物隐蔽处进行小面积测试，观察溶剂是否导致表面褪色、失光或腐蚀。

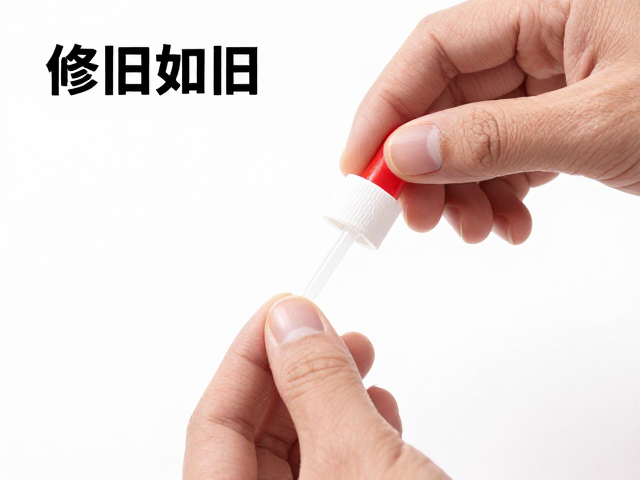

溶剂施加方式直接影响修复效果与安全性。建议使用棉签或微型滴管将溶剂精准作用于胶痕中心，避免大面积喷洒导致溶剂渗透至器物内部或损伤周边涂层。对于多孔材质如未封漆木材，需先在胶痕周围涂抹一层保护蜡或凡士林，形成隔离层，防止溶剂渗入本体。操作过程中需密切观察胶痕变化，当胶体开始发白、软化或体积膨胀时，立即用湿布擦拭并吸干残留溶剂。若胶痕顽固，可重复“敷贴-软化-清除”过程，严禁使用强酸、强碱或高浓度有机溶剂直接接触古玩表面，以免造成不可逆的化学损伤。
去胶后的表面恢复与保护
胶痕去除后，器物表面常残留溶剂痕迹、轻微划痕或光泽不均，需进行表面恢复处理。对于木质表面，可使用细砂纸（2000目以上）配合微量水进行湿磨，消除细微划痕，随后涂抹天然蜂蜡或木器油进行滋养与封闭，恢复原有温润质感。对于陶瓷或金属表面，可使用微细抛光膏配合软布进行局部抛光，去除因物理去除留下的微小损伤，再用清水彻底清洗并擦干，防止水渍残留。
表面处理后需评估修复区域的稳定性，必要时进行加固处理。对于因胶痕去除导致表面结构松散的区域，可使用低浓度丙烯酸树脂或 Paraloid B72 进行加固，增强表面附着力与耐候性。修复完成后，应将器物置于干燥、避光环境中静置观察至少24小时，确认无溶剂残留气味、无光泽异常变化或胶痕复发迹象。记录修复过程使用的材料、方法及观察结果，形成完整档案，为后续维护提供参考。
